价 格
订货量
￥200.00
1 - 9
￥190.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 是否进口：否 | 产地：安徽 | 品牌：sharsi |
| 型号：XSCC-E-B | 类型：叉车传动系配件 | 订货号：XSCC-E-B |
| 货号：XSCC-E-B | 加工定制：是 | 历史配套情况：无 |
| 适用叉车车型：所有电力叉车 | 规格：可定制 | 月产量：10000 |
| 制造商：硖石科技 | 原产地：安徽 | 适用类型：电力叉车 |
| 是否跨境货源：否 |
更多详细信息请至企业***查看 0554-8989222
产品系列
XSCC-E 辅助安全
产品型号

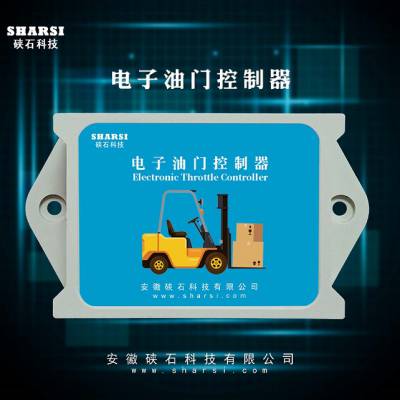

XSCC-E-B 电子油门
接线定义
引线 | 线色 | 功能 |
1 | 棕 | 0.7V信号线，接ECU端 |
2 | 蓝 | 0.7V信号线，接油门踏板 |
3 | 绿 | 0.35V信号线，接ECU端 |
4 | 黄 | 0.35V信号线，接油门踏板 |
5 | 红 | 12V |
6 | 黑 | GND |
安装方法
1、 找到电子油门控制器（ECU）与脚踏板之间的连接线；
2、 确定油门控制线，车辆处于怠速状态（空档），踩油门踏板，用万用表测量信号线的电压是否有变化（大多数车型有 2 根油门控制线，但个别车型只有 1 根），电压有变化的信号线就是油门控制线；
3、 将电子油门控制器的控制端（6芯线红黑线色 ）接上 DC 9~12V 的电压，然后拆盖用一字镙丝刀调整控制器上的电位器，把输出端蓝线对地的电压值和灰线对地的电压值调整到与车辆油门控制线电压一致（车辆怠速时的控制电压）。
具体接线图请联系销售获取
